HA系列軸承感應加熱器主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱，通過加熱使之膨脹，達到過盈裝配的需要。

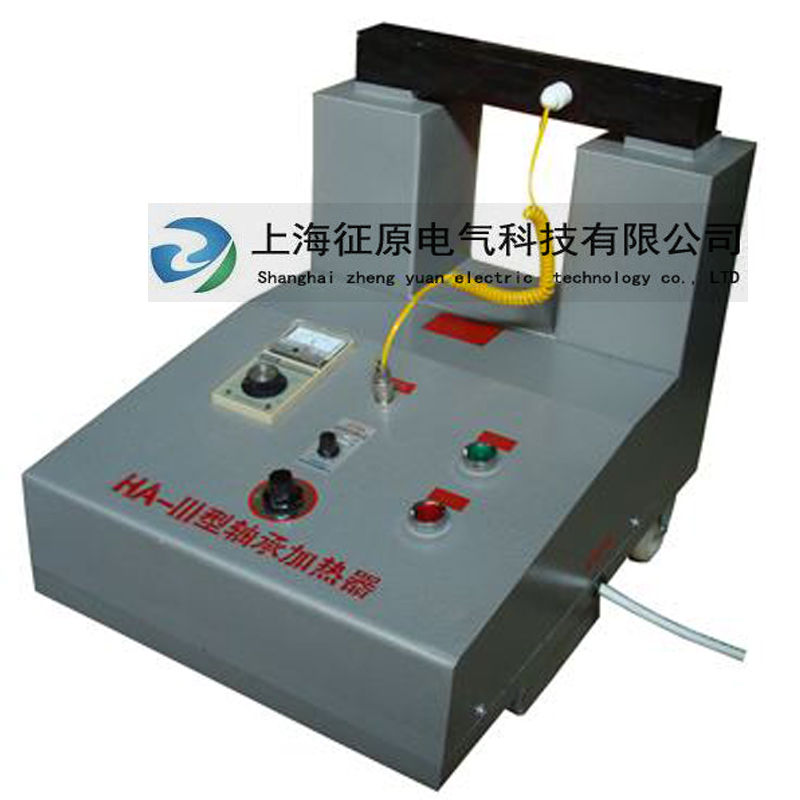

HA系列軸承感應加熱器結構
軸承感應加熱器由主機及控制箱組合一體安裝在一手車上，移動式結構，便于現場施工靈活應用，可拆裝的軛鐵是直接用來穿套軸承或其它加熱工件之用。
HA系列軸承感應加熱器技術參數及性能
|
產品型號 |
HA-Ⅰ |
HA-Ⅱ |
HA-Ⅲ |
HA-Ⅳ |
HA-Ⅴ |
|
額定功率 |
2.2KVA |
3.3KVA |
5.5KVA |
9KVA |
12KVA |
|
額定電壓 |
220V |
220V |
380V |
380V |
380V |
|
工件內徑 |
30-70 mm |
50-100 mm |
70-180 mm |
80-280mm |
120-400 mm |
|
外徑/寬 |
250/110 mm |
360/115 mm |
440/140 mm |
480/160 mm |
510/220 mm |
|
外形尺寸 |
400×290×345mm |
400×290×345mm |
498×385×445mm |
520×400×465mm |
520×400×465mm |
|
機器重量 |
20kg |
25kg |
55kg |
85kg |
135kg |
|
加熱溫度 |
Max.250℃ |
||||
|
控制方式 |
溫控、時控、手控 |
||||
HA系列軸承感應加熱器加熱桿及加熱工件尺寸
|
產品型號 |
加熱桿尺寸 |
工件內徑Max(mm) |
工件外徑Max(mm) |
工件寬Max(mm) |
工件重量Max(kg) |
|
HA-Ⅰ |
20×20×255 |
30-50 |
250 |
110 |
15 |
|
30×30×255 |
50-70 |
250 |
110 |
25 |
|
|
HA-Ⅱ |
30×30×255 |
50-80 |
360 |
115 |
35 |
|
40×40×255 |
70-100 |
360 |
115 |
55 |
|
|
HA-Ⅲ |
45×45×325 |
70-130 |
440 |
140 |
80 |
|
60×60×325 |
90-180 |
440 |
140 |
120 |
|
|
HA-Ⅳ |
50×50×320 |
80-180 |
440 |
160 |
160 |
|
70×70×320 |
100-280 |
480 |
180 |
180 |
|
|
HA-Ⅴ |
60×60×360 |
120-250 |
510 |
220 |
250 |
|
80×80×360 |
160-400 |
510 |
220 |
380 |
